توضیحات محصول

● شماره مدل: WGS SF6 LBS

● جریان نامی: 630A

● ولتاژ کاری: 12kV، 24kV، 36kV

● ظرفیت شکستن بالا

● اندازه جمع و جور و سبک وزن

● استاندارد: IEC60256-1، 1997، IEC60420

معرفی

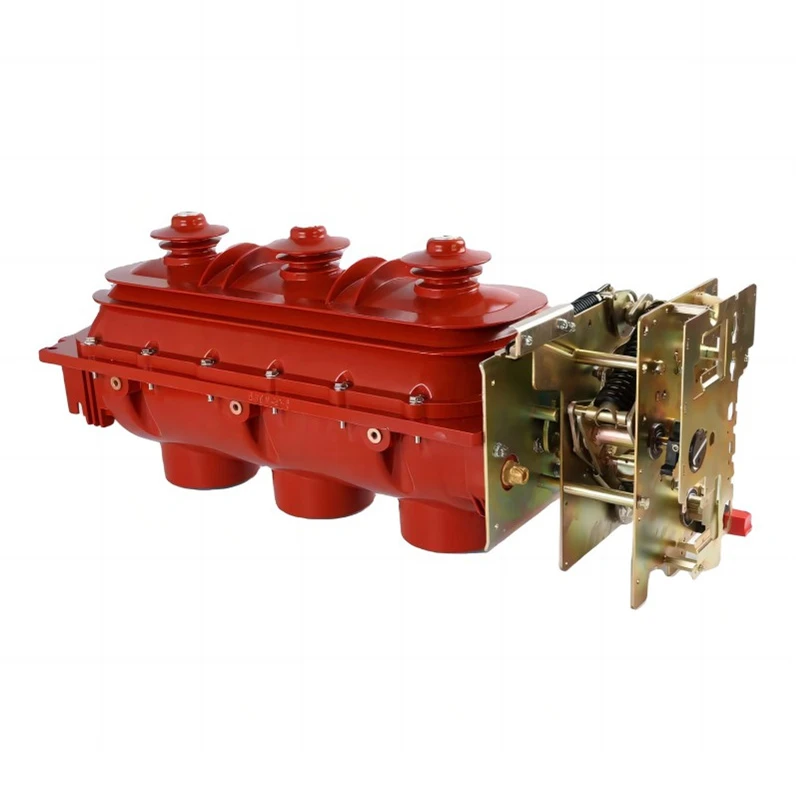

WGS-12/24/36kV SF6 LBS یک کلید ولتاژ بالا داخلی است که برای پست های منبع تغذیه و ترانسفورماتور طراحی شده است. این گاز از گاز SF6 به عنوان یک وسیله خاموش کننده قوس و عایق استفاده می کند. با قابلیت های روشن، خاموش و اتصال به زمین، به طور موثری از تجهیزات الکتریکی محافظت و کنترل می کند.

WGS-12/24/36kV SF6 LBS به ویژه برای کابینت های شبکه حلقه، کابینت های شاخه کابل و پست های سوئیچینگ توزیع مناسب است. علاوه بر این، نوع WGS-12/24/36kV-D SF6 LBS، SF6 LBS را با فیوز برای محافظت بیشتر ترکیب می‌کند. هر دو مدل با استانداردهای تعیین شده توسط IEC{10}} (1997) و IEC60420 مطابقت دارند. این SF6 LBS قابل اعتماد و همه کاره به عملکرد کارآمد سیستم های الکتریکی کمک می کند و عملیات ایمن و کنترل شده را در کاربردهای مختلف تضمین می کند.

سود

● ظرفیت شکست بالا: SF6 LBS می تواند مدارها را تحت شرایط بار و اتصال کوتاه به طور قابل اعتماد قطع کند. ظرفیت شکست آن بیشتر از سوئیچ های بارگیری سنتی است و به آن اجازه می دهد تا جریان ها و بارهای بالاتر را تحمل کند.

● پایداری الکتریکی و مکانیکی بالا: SF6 LBS از گاز پرفشار SF6 به عنوان محیط خاموش کننده قوس استفاده می کند و پایداری الکتریکی و مکانیکی عالی را ارائه می دهد. عملکرد عایق بالا و قابلیت خاموش کردن قوس گاز SF6 سوئیچ شکست بار را قادر می سازد تحت شرایط ولتاژ بالا و جریان زیاد به طور پایدار کار کند.

● قابلیت اطمینان بالا: SF6 LBS عملکرد و عملکرد قابل اعتماد را در شرایط مختلف محیطی ارائه می دهد. کمتر تحت تأثیر رطوبت، آلودگی و سایر عوامل خارجی قرار می گیرد و برای کار طولانی مدت در محیط های کاری سخت مناسب است.

● اندازه جمع و جور و سبک وزن: در مقایسه با سوئیچ های معمولی بارگیری هوا، SF6 LBS ردپای کوچکتر و وزن سبک تری دارد. این باعث می شود که برای نصب و سیم کشی در کاربردهای میدانی، به ویژه در محیط های فضای محدود، راحت تر باشد.

● طول عمر طولانی: به دلیل استفاده از مواد و طرح های باکیفیت، SF6 LBS عمر طولانی تری دارد. عملکرد عایق و قابلیت خاموش کردن قوس در استفاده طولانی مدت ثابت می ماند و نیاز به تعمیر و نگهداری و تعویض را کاهش می دهد.

داده های تکنیکی

مورد	واحد	رتبه بندی
ولتاژ محاسبه شده	Kv	12	24	36
فرکانس رتبه بندی شده	هرتز	50/60HZ
جریان نامی	A	630
جریان قطع بار نامی	A	630
جریان قطعی شارژ کابل	A	10
جریان ایجاد اتصال کوتاه نامی	کا	50
جریان مقاومت در اوج	کا	50
جریان مقاومت در برابر اتصال کوتاه نامی	کا	25
مدت زمان اتصال کوتاه نامی	S	1
ولتاژ مقاومت فرکانس برق، فاز به فاز/فاز	Kv	28	50	70
ولتاژ تحمل فرکانس برق، شکاف قطع (مقدار موثر)	Kv	32	60	82
ضربه صاعقه در برابر ولتاژ، فاز به فاز / فاز به زمین مقاومت می کند	Kv	75	125	170
ضربه رعد و برق در برابر ولتاژ مقاومت می کند، شکاف را قطع می کند	Kv	85	145	195
زندگی ماشینی	بار	بزرگتر یا مساوی 5000	بزرگتر یا مساوی 2000
درجه حفاظت		IP3X

پرسش و پاسخ

س: مدل WGS SF6 LBS چیست؟

پاسخ: WGS مدل SF6 LBS یک کلید الکتریکی است که برای قطع و ساخت مدارهای الکتریکی در کاربردهای فشار متوسط و فشار قوی استفاده می شود. از گاز SF6 به عنوان عایق و خاموش کننده قوس استفاده می کند.

س: مزایای مدل WGS SF6 LBS چیست؟

A: مدل WGS SF6 LBS مزایایی مانند ظرفیت شکست بالا، پایداری الکتریکی و مکانیکی بالا، قابلیت اطمینان بالا، اندازه جمع و جور، سبک وزن و طول عمر طولانی را ارائه می دهد.

س: WGS مدل SF6 LBS چگونه کار می کند؟

پاسخ: هنگامی که کلید قطع بار بسته است، اجازه می دهد تا جریان الکتریکی از مدار عبور کند. هنگامی که باز می شود، جریان جریان را با خاموش کردن قوس با استفاده از گاز SF6 قطع می کند که خاصیت خاموش کنندگی قوس بسیار خوبی دارد.

س: WGS مدل SF6 LBS کجا استفاده می شود؟

A: WGS modelSF6 LBS معمولاً در سیستم های توزیع برق، پست های ترانسفورماتور، واحدهای اصلی حلقه، کابینت های شاخه کابل و پست های سوئیچینگ توزیع استفاده می شود.

س: آیا نگرانی های زیست محیطی مرتبط با سری WGS SF6 LBS وجود دارد؟

پاسخ: بله، گاز SF6 یک گاز گلخانه ای قوی با پتانسیل گرمایش جهانی بالا است. برای به حداقل رساندن اثرات زیست محیطی، روش‌های مناسب نگهداری و دفع ضروری است.

س: آیا هنگام استفاده از سری WGS SF6 LBS، اقدامات احتیاطی ایمنی وجود دارد؟

پاسخ: اقدامات احتیاطی ایمنی شامل پیروی از دستورالعمل های سازنده، استفاده از تجهیزات حفاظت فردی مناسب و رعایت مقررات محلی برای کار با گاز SF6 است.

س: سری WGS SF6 LBS با چه استانداردهایی مطابقت دارد؟

A: SF6 LBS با استانداردهایی مانند IEC60256-1، 1997، IEC60420 مطابقت دارد که عملکرد، روش‌های آزمایش و الزامات ایمنی آنها را مشخص می‌کند.

س: آیا می توان سری WGS SF6 LBS را با سایر دستگاه های محافظ ترکیب کرد؟

A: بله، سری WGS SF6 LBS را می توان با فیوزها یا سایر دستگاه های محافظ برای افزایش حفاظت و کنترل تجهیزات الکتریکی ترکیب کرد.

س: طول عمر سری WGS SF6 LBS چقدر است؟

پاسخ: سری WGS SF6 LBS به دلیل مواد و طراحی باکیفیت، طول عمر بالایی دارند. با تعمیر و نگهداری مناسب، آنها می توانند سال ها به طور قابل اعتماد کار کنند.

س: رتبه بندی ولتاژ معمولی برای سری WGS SF6 LBS چیست؟

A: سری WGS SF6 LBS در درجه بندی های ولتاژ مختلفی موجود است که معمولاً از 12 کیلو ولت تا 36 کیلو ولت متغیر است. درجه بندی ولتاژ خاص به کاربرد و نیازهای سیستم بستگی دارد.

س: هر چند وقت یک بار باید گاز سری WGS SF6 در سوئیچ های باربریک بررسی و پر شود؟

پاسخ: گاز SF6 در کلیدهای شکست بار WGS باید به طور دوره ای از نظر سطوح فشار و خلوص آن بررسی شود. اگر فشار یا خلوص گاز کمتر از حد مشخص شده باشد، پر کردن مجدد مورد نیاز است.

س: الزامات تعمیر و نگهداری معمولی برای سری WGS SF6 LBS چیست؟

A: الزامات تعمیر و نگهداری شامل بازرسی های دوره ای، تمیز کردن و آزمایش کنتاکت های سوئیچ، مکانیسم های عملیاتی و وضعیت گاز SF6 است. تعمیر و نگهداری منظم به اطمینان از عملکرد صحیح و طول عمر سوئیچ کمک می کند.
