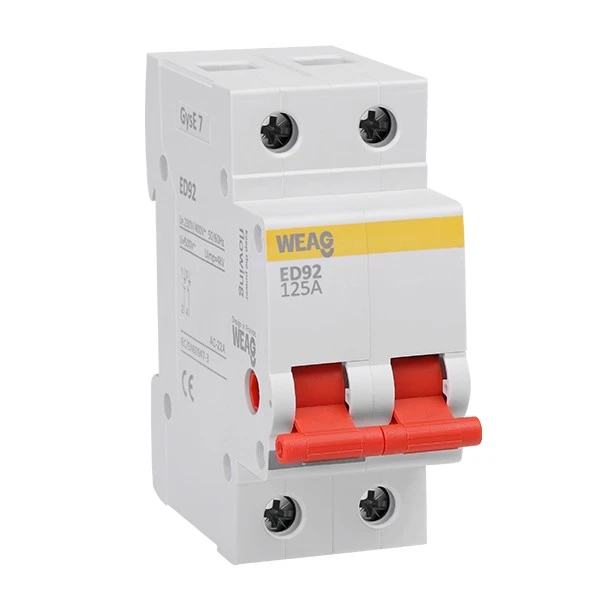

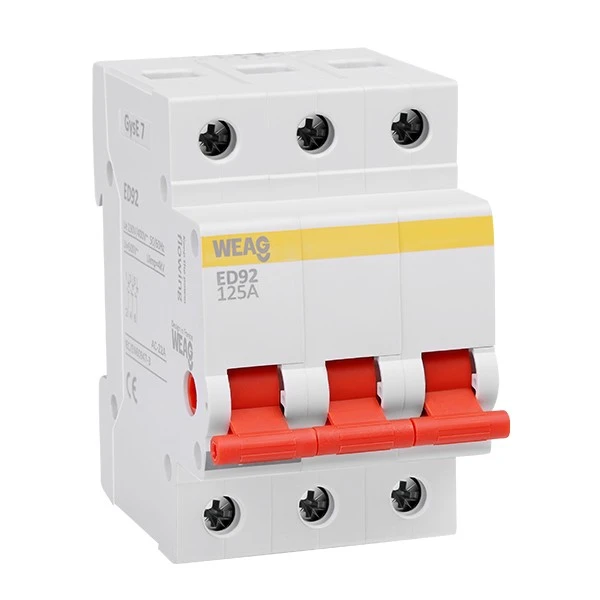

کلید جداسازی ریلی سری ED92 عمدتاً به عنوان کلید اصلی در لوازم الکتریکی ترکیبی ترمینال استفاده می شود. بهعلاوه، میتوان از آن برای کنترل به ندرت وسایل برقی و روشنایی مختلف استفاده کرد. این به طور خاص برای استفاده در سیستم های الکتریکی AC با فرکانس 50/60 هرتز، ولتاژ نامی 415 ولت و حداکثر جریان نامی 125 آمپر طراحی شده است.
هدف اصلی سری ED92 سوئیچ عایق ریلی دین، جداسازی موثر منبع تغذیه، تضمین ایمنی کارگران در طول فعالیت های تعمیر و نگهداری و تعمیر تجهیزات الکتریکی است. این وسیله ای مطمئن برای قطع منبع برق، جلوگیری از برق رسانی تصادفی و محافظت از پرسنل در برابر خطرات الکتریکی فراهم می کند.
سوئیچ جداسازی ریلی سری ED92 در صنایعی که بازرسی و نگهداری مکرر تجهیزات الکتریکی ضروری است، مانند شرکتهای صنعتی و معدنی، ساختمانهای بلند، سایتهای ساختمانی، مؤسسات تجاری و مکانهای مسکونی کاربرد گستردهای پیدا میکند.
این سوئیچ جداسازی ریلی سری ED92 با استاندارد IEC/EN{1}} مطابقت دارد و از رعایت الزامات ایمنی و عملکرد شناخته شده بینالمللی اطمینان میدهد.
ساختار و ویژگی ها
● ظرفیت فعلی افزایش یافته و جبران درایو الکتریکی به طور کامل اعمال می شود.
● عملکرد قابل اعتماد به لطف مکانیزم عملیاتی طراحی شده خاص.
● عملکرد ایمن تضمین شده است.
داده های تکنیکی
استاندارد
IEC٪2fEN٪7b٪7b0٪7d٪7d
جریان دارای رتبه در
16, 20, 32, 40, 50, 63, 80, 100, 125A
دسته استفاده
AC٪7b٪7b0٪7d٪7dA
مقاومت کوتاه مدت Icw فعلی
12 یعنی، t=1s
ظرفیت اتصال کوتاه نامی Icm
20LE٪2C T٪7B٪7B1٪7D٪7D.1s
ظرفیت ساخت و شکستن رتبه بندی شده
3Ie٪2c 1.05Ue٪2c cos٪cf٪86٪7b٪7b3٪7d٪7d.65
لهستانی ها
1P, 2P, 3P, 4P
ولتاژ نامی Ue
240/415V~
رابط کاربری ولتاژ عایق
690V
فرکانس رتبه بندی شده
50/60 هرتز
ظرفیت شکست امتیازی
3000A
کلاس محدود کننده انرژی
3
ولتاژ مقاومت در برابر ضربه نامی (1.5/50) Uimp
4,000V
ولتاژ آزمایش دی الکتریک در ایند. فرکانس به مدت 1 دقیقه
2 کیلو ولت
عمر الکتریکی
4، 000 چرخه
زندگی ماشینی
10، 000 چرخه
نشانگر موقعیت تماس
آره
درجه حفاظت
IP20
دمای مرجع برای تنظیم عناصر حرارتی
30 درجه
دمای محیط (با میانگین روزانه کمتر یا مساوی 35 درجه)
-5 درجه ~+40 درجه، حداکثر. رطوبت 95 درصد
نوع اتصال ترمینال
باسبار از نوع کابل/پین
حداکثر اندازه ترمینال برای کابل
50 میلی متر مربع
حداکثر گشتاور سفت شدن
3.5 نیوتن متر
نصب
نصب بر روی ریل DIN 35 میلی متری
ارتباط
از بالا و پایین
روش بسته بندی
1P
2P
3P
4P
240 عدد
120 عدد
80 عدد
60 عدد
پرسش و پاسخ
س: سوئیچ جداکننده ریلی DIN سری ED92 چیست؟
پاسخ: کلید جداکننده ریلی DIN سری ED92 یک کلید الکتریکی است که برای نصب روی ریل DIN طراحی شده است، یک ریل فلزی استاندارد که برای نصب آسان قطعات مختلف الکتریکی استفاده می شود. این به طور خاص برای ارائه وسیله ای برای جداسازی مدارهای الکتریکی با جدا کردن آنها از منبع تغذیه طراحی شده است.
س: هدف از سوئیچ جداکننده ریلی DIN سری ED92 چیست؟
پاسخ: هدف اصلی سوئیچ جداکننده ریلی DIN سری ED92 ارائه یک راه حل مناسب و فشرده برای جداسازی مدارهای الکتریکی است. این اجازه می دهد تا منبع تغذیه یک مدار یا تجهیزات خاص قطع شود و ایمنی پرسنل در طول فعالیت های تعمیر و نگهداری، تعمیر یا عیب یابی تضمین شود.
س: سوئیچ جداکننده ریل DIN سری ED92 چگونه کار می کند؟
A: سوئیچ جداکننده ریلی DIN سری ED92 با باز کردن یا بستن دستی مدار الکتریکی عمل می کند. به طور معمول دارای یک اهرم یا دسته است که می تواند به حالت "روشن" یا "خاموش" تغییر یابد. هنگامی که سوئیچ در موقعیت "خاموش" قرار می گیرد، جریان برق را قطع می کند و مدار متصل را از منبع برق جدا می کند.
س: سوئیچ های جداکننده ریل DIN سری ED92 معمولاً در کجا استفاده می شوند؟
A: سوئیچ های جدا کننده ریلی DIN سری ED92 معمولاً در کاربردهای مختلف صنعتی، تجاری و مسکونی استفاده می شوند. آنها اغلب در تابلوهای کنترل، تابلوهای توزیع، ماشینآلات و تجهیزاتی که جداسازی مدارهای الکتریکی برای اهداف نگهداری، تعمیر یا ایمنی ضروری است، استفاده میشوند.
س: مزایای استفاده از سوئیچ جداکننده ریلی DIN سری ED92 چیست؟
پاسخ: برخی از مزایای استفاده از سوئیچ جداکننده ریلی DIN سری ED92 عبارتند از: ● طراحی فشرده و صرفه جویی در فضا. ● نصب آسان روی ریل های DIN. ● وسیله ای سریع و قابل اعتماد برای جداسازی مدارها فراهم می کند. ● ایمنی الکتریکی را در طول فعالیت های نگهداری و تعمیر افزایش می دهد. ● امکان قطع راحت منبع تغذیه مدارها یا تجهیزات خاص را فراهم می کند.
س: آیا سوئیچ های جداکننده ریل DIN سری ED92 می توانند جریان های بالا را تحمل کنند؟
پاسخ: بله، سوئیچ های جداکننده ریل DIN سری ED92 در رتبه بندی های مختلف جریان برای رسیدگی به نیازهای بار مختلف موجود هستند. آنها می توانند برای تحمل جریان های بالا تا 125 آمپر طراحی شوند.
س: آیا سوئیچ های جداکننده ریل DIN سری ED92 با هر استانداردی مطابقت دارند؟
A: کلیدهای جداکننده ریلی DIN معمولاً برای مطابقت با استانداردهای الکتریکی مربوطه، مانند سری IEC/EN 60947 طراحی می شوند. رعایت این استانداردها تضمین می کند که سوئیچ ها الزامات ایمنی و عملکرد خاصی را برآورده می کنند. تأیید استانداردها و گواهیهای خاص مرتبط با مدل سوئیچ جداکننده ریل DIN ضروری است.
پاسخ: ویژگیهای مشترک سوئیچ جداکننده ریلی سری ED92 ممکن است شامل طراحی فشرده، ساختار مدولار، موقعیتهای روشن/خاموش مشخص شده، دسته یا اهرم برای عملکرد دستی و سازگاری با نصب استاندارد ریل DIN باشد.
س: آیا سوئیچ جداکننده ریل DIN سری ED92 می تواند چندین قطب را اداره کند؟
پاسخ: بله، سوئیچ های جداکننده ریلی DIN سری ED92 بسته به نیازهای کاربردی در پیکربندی های تک قطبی، دو قطبی و چند قطبی موجود هستند. کلیدهای چند قطبی امکان جداسازی همزمان مدارهای متعدد را فراهم می کنند.
س: آیا می توان سوئیچ جداکننده ریل DIN را در موقعیت خاموش قفل کرد؟
پاسخ: بله، سوئیچ های جداکننده ریلی DIN سری ED92 برای قفل کردن سوئیچ در موقعیت OFF پیش بینی هایی دارند. این ویژگی با جلوگیری از عملکرد غیرمجاز یا تصادفی سوئیچ، یک لایه ایمنی اضافی اضافه می کند.
س: آیا سوئیچ های جداکننده ریل DIN سری ED92 با عملکرد سوئیچینگ اضطراری وجود دارد؟
پاسخ: بله، سوئیچ های جداکننده ریلی DIN سری ED92 که به طور خاص با عملکرد سوئیچینگ اضطراری طراحی شده اند. این سوئیچ ها به ویژگی های اضافی مانند دستگیره های قرمز رنگ یا علامت توقف اضطراری برای شناسایی سریع در شرایط بحرانی مجهز هستند.
س: آیا سوئیچ های جداکننده ریلی DIN سری ED92 دارای ویژگی های اضافی مانند چراغ های نشانگر یا فیوز هستند؟
پاسخ: بله، سوئیچ های جداکننده ریل DIN سری ED92 دارای نشانگر داخلی برای ارائه بازخورد بصری در مورد وضعیت سوئیچ هستند.
س: ملاحظات برای انتخاب سوئیچ جداکننده ریلی سری ED92 چیست؟
پاسخ: هنگام انتخاب کلید جداکننده ریل DIN سری ED92، فاکتورهای مهمی که باید در نظر گرفته شود عبارتند از: جریان و ولتاژ مورد نیاز برای برنامه، تعداد قطب های مورد نیاز، ابعاد و سازگاری نصب با ریل DIN، شرایط محیطی خاص، و هر ویژگی اضافی. برای استفاده مورد نظر مورد نیاز است.
